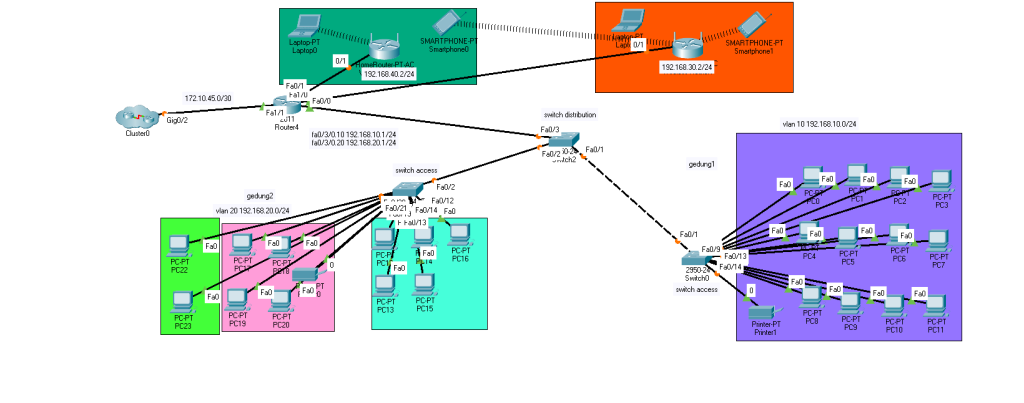

Topologi Cisco Vlan, intervlan, NAT yang akan digunakan seperti di atas.
Oke kita akan belajar tentang bagaimana langkah dalam melakukan konfigurasi vlan, intervlan dan NAT pada switch dan router cisco.
Oh ya perlu diingat bahwa dalam topologi kali ini kita akan menggunakan cisco switch yang berkategori switch manageable, tentu semua paham bahwa ada 2 jenis switch dalam jaringan komputer yaitu switch manageable dan unmanageable.
Pada topologi diatas kita akan menggunakan konfigurasi IPv4 sebagai berikut :
vlan 10 dengan IP 192.168.10.0/24 name : gedung1
vlan 20 dengan IP 192.168.20.0/24 name : gedung2
wlan1 dengan IP 192.168.30.0/24
wlan2 dengan IP 192.168.40.0/24
untuk IP ISP/Provider kita asumsikan sebagai berikut : 172.10.45.2/30
ok yang pertama adalah kita konfigurasi vlan pada setiap switch, kita sebut switch distribution dan switch access. switch distribution adalah switch yang menghubungkan beberapa switch access, sedangkan switch access adalah switch yang langsung terhubung ke client itu singkat ceritanya.
lanjut pada setiap switch yaitu distribution dan access, kita konfigurasi vlan database dulu ya, perintahnya:
(config)#vlan 10
(config)#name gedung1
(config)#vlan 20
(config)#name gedung2

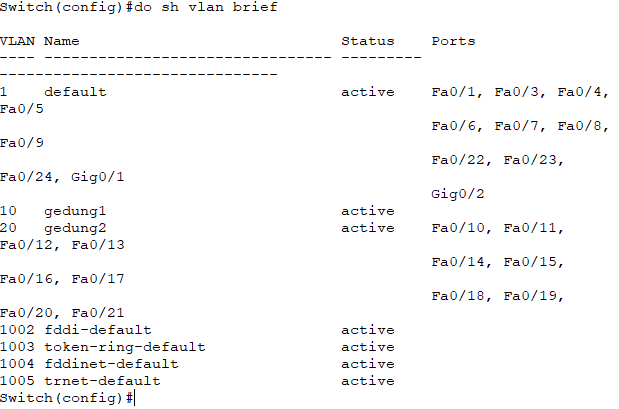

#sh vlan brief //cek vlan yang sudah dibuat

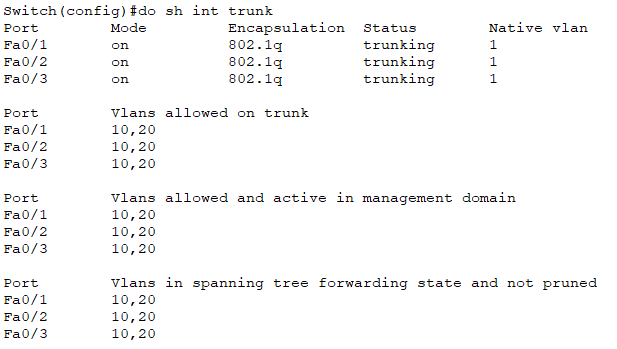

oke setelah vlan database terbentuk pada switch distribution kita konfigurasi trunk interface pada swith distribution.
Switch(config)#int range fa0/1-3
Switch(config-if-range)#swi
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#switchport trunk allowed vlan10,20
------------------
untuk switch acess
------------------
Switch(config)#int range fa0/2
Switch(config-if-range)#swi
Switch(config-if-range)#switchport mode trunk
Switch(config-if-range)#switchport trunk allowed vlan10,20
Switch(config)#int range fa10/21
Switch(config-if-range)#swi
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport allowed vlan 20
